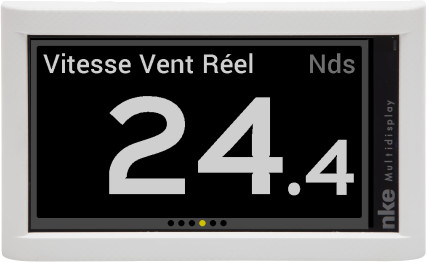

MultiDisplay 1.0

Mit diesem Display biete NKE jetzt neue Maßstäbe in seiner Display Reihe. Das besondere an diesem Display ist nicht nur die brillante Darstellung und Ablesbarkeit aus allen Blickwinkeln, auch die farblichen Gestaltungsmöglichkeiten bieten dem Eigner neue Möglichkeiten, so kann z.B. ein Windgeschwindigkeits Alarm eingestellt werden, bei überschreiten des Wertes kann man den Anzeige Wert z.B. in Rot anzeigen lassen.

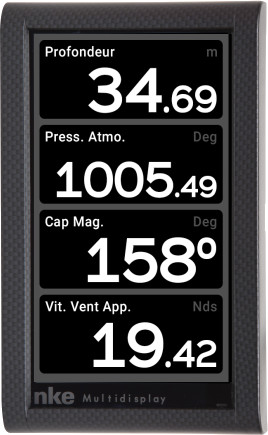

Das Display kann sowohl als Hochformat oder als Querformat eingestellt werden, somit kann es als Mastdisplay oder aber als normale Anzeige im Cockpit verwendet werden. Da die Anzeige über keine Knöpfe verfügt hat man eine größere Darstellungsfläche. Zur Bedienung des Displays benötigt man das sog. "PAD" das ist die Bedieneinheit, mit der man alle Anzeigen bedienen kann.

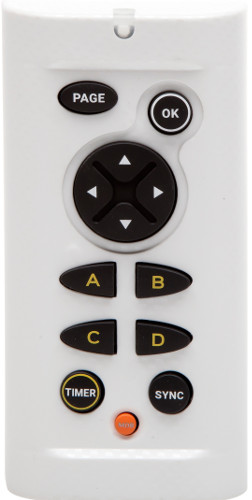

PAD

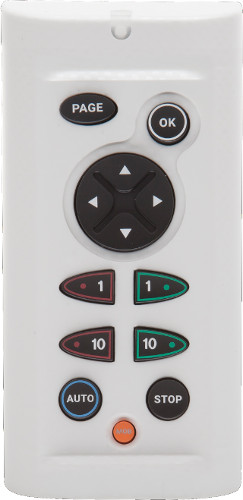

Das PAD ist die Bedieneinheit für die Displays, es gibt zwei Varianten, das Pad zur Bedienung des Autopiloten und das PAD nur zur nutzung der Anzeige.

Beide versionen gibt es sowohl in Carbon oder perlmutt Weiß.




Multigraphic 2.3

Das Multigraphic Farbdisplay hat sich mittlerweile bewährt durch seine gute Ablesbarkeit aus allen Blickwinkeln. Die neue Menuestruktur macht die Bedieung Ihrer NKE-Anlage noch einfacher. Mit einer der neuen Funktionen, beispielsweise der 24-Stunden-Datenspeicherung für Wind oder Geschwindigkeitsdaten, haben Sie jetzt die Möglichkeit, auf eine umfangreiche Historie für Ihre Segeltörns zurückzugreifen. Neue Seiten wie die Tactic Seite, eine Startlinien Seite oder die leistungsfähige AIS Seite machen das Display zum Multitalent.

5,7’’ Farbdisplay in LED Technologie mit 160° Ablesewinkel und NMEA Eingang.

  • Bedienung des Autopiloten (Auto, Stop, +10, –10, +1°,-1°)
  • 3 Seiten für den Autopiloten: Kursabweichung, Analogseite oder numerische Anzeige
  • Direkter Zugriff auf die Piloteneinstellungen
  • 10 Seiten programmierbar aus den vorhandenen Daten, mischen von anlaloger numerischer oder graphischer Darstellung möglich.
  • Anzeige der BUS-Daten oder NMEA-Daten
  • Einstellmöglichkeit und Kalibration der Geber sowie Alarmeinstellungen
  • AIS Seite zur Visualisierung der umliegenden Objekte
  • Auswahl und Anzeige der Parameter
  • Abmessungen (H x L x P) : 118 x 192 x 23 mm
  • Spannung: 10 bis 16VDC
  • Verbrauch : 90 mA ohne Beleuchtung und 150 mA mit Beleuchtung.
  • Sichtwinkel horizontal > 160° - vertikal > 120°
  • Gewicht : 750 g (ohne Kabel)
  • Kabel: Länge 5 m - Gewicht 40 g/m

Gyrographic

Dieser Anzeiger zeichnet sich durch seine Vielseitigkeit aus. Zum einen bietet er die Bedienelemente für einen Autopiloten, zum anderen zahlreiche Darstellungsmöglichkeiten, die sich menügesteuert auswählen lassen.

Das Gyropilot Graphic Display ist ein Multifunktionsanzeiger und bietet eine Bedieung des Autopiloten über die Tasten.

  • Detaillierte Einstellungen des Autopiloten
  • Konfigurierbare Anzeige 1-4 Datenfelder auswählbar
  • Ein Dropdown-Menü, das alle Einstellungen und Konfigurationen zeigt.
Anzeige im Autopiloten Fenster
  • Soll-Wert
  • Ist-Wert
  • Ruderlagenwinkel
  • Modus
  • Empfindlichkeit (Gain)
  • Einstellung von Alarmen
  • Anzeige von NMEA Daten
  • Speichern von Autopiloten Einstellungen
  • Anzeige von NKE Busdaten numerisch oder analog
  • Einstellmöglichkeit und Kalibration der Geber sowie Alarmeinstellungen
  • Spannung: 10 bis 16VDC
  • Verbrauch: 30mA ohne Beleuchtung und 50mA mit Beleuchtung
  • Dichtigkeit: IP67 -
  • Gewicht: 740g, inklusive Kabel
  • Bus-Kabel : Ø 5.8 ± 0.3 ; Gewicht = 50 g/m.
  • Abmessungen : Höhe = 118mm ; Breite = 181mm ; Tiefe = 32.5mm
  • Arbeitstemperaturen : -10°C bis +50°C
  • Sichtwinkel horizontal: 120°
  • Sichtwinkel vertikal: 90°
  • Kabellänge: 5m

Erhältlich in folgenden Farben

TL 25 Auslaufmodelle nicht mehr produziert

Dieser Anzeiger eignet sich zur Montage am Mast und bietet der gesamten Crew einen guten Überblick über alle verfügbaren Daten. Aber auch im Cockpit bietet dieses Display hervorragende Ablesbarkeit in allen Lagen. Die Bedieneinheit zur Änderung der Datenfelder ist als separates Bedienelement mit Kabel oder kabellos als Funkfernbedienung mit "Mann über Bord" Funktion (MOB) erhältlich.

Seine drei Anzeigefenster in LCD-Technologie bieten eine exzellente Sichtbarkeit. Durch die 25mm hohen Datenfelder sind sie auch aus großer Entfernung sehr gut ablesbar.

Eigenschaften

  • NMEA Eingang für andere Geräte
  • Spannung : 10 bis 16VDC
  • Verbrauch : 20mA ohne Beleuchtung und 70mA mit Beleuchtung.
  • Dichtigkeit : IP67
  • Gewicht: 1.3kg inklusive Kabel
  • Abmessungen : Höhe = 260mm ; Breite = 156mm ; Tiefe = 45mm
  • Arbeitstemperaturen : -10°C bis +50°C
  • Sichtwinkel horizontal : 120°
  • Sichtwinkel vertikal : 90°
  • Höhe der Ziffern: 25 mm für die Daten, und 10 mm für die Einheiten
  • Kabellänge: 6.10 m

Zubehör

  • Halterung Aluminium für ein TL25 : gebürstet [31-33-003] oder schwarz [31-33-046]
  • Halterungen Glasfaser für ein TL25 : weiß [31-33-015] oder schwarz [31-33-045]
  • Halterungen Glasfaser für zwei  TL25 : weiß [31-33-016] - schwarz [31-33-044]
  • Bedieneinheit mit Kabel  [90-60-245]
  • Kabellose Bedieneinheit (1 Empfänger, 1 Sender ) [98-60-258]
  • Multifunktion  TL25 weiß [90-60-244]
  • Multifunktion TL25 Design Carbone [90-60-48]
  • <<< Zurück >>>


SL 50 Auslaufmodelle nicht mehr produziert

Mit seinen 50mm hohen Buchstaben bietet das SL 50 grrößtmögliche Darstellung und ist dadurch auch aus großen Entfernungen sehr gut erkennbar..

  • Spannung: 10 à 16VDC
  • Verbrauch : 20mA ohne Beleuchtung und 50mA mit Beleuchtung.
  • Dichtigkeit: IP67
  • Gewicht : 1.150kg inklusive Kabel
  • Bus Kabel: Ø 5.8 ± 0.3 ; Gewicht = 50 g/m.
  • Abmessungen: Höhe = 150mm ; Breite = 235mm ; Tiefe = 35mm
  • Arbeitstemperaturen : -10°C à +50°C
  • Sichtwinkel horizontal : 120°
  • Sichtwinkel vertikal : 90°
  • Größe der Ziffen : 50 mm Daten, und 20 mm für die Einheiten.

Zubehör :

  • Halterung in Glasfaser für drei SL50 weiß [31-33-055] oder schwarz [31-33-53]
  • Halterung in Glasfaser für vier SL50 weiß [31-33-054] oder schwarz [31-33-52]
  • Bedienteil mit Kabel  [90-60-245]
  • Bedieneinheit kabellos (1 Empfänger 1 Sender) [98-60-258]

Erhältlich in zwei Farben:

  • Multifunktion SL 50 Design Carbone : [90-60-472]
<<< Zurück >>>

Performance Nicht mehr produziert



Ob in der Navigationsecke oder im Cockpit, eine gute Ergänzung zum Gyrographic oder Multigraphic. Hinsichtlich der Ablesbarkeit und seines Preis-Leistungs-Verhältnisses ist dieser Anzeiger eine ausgezeichnete Wahl,
  • Anzeige von GPS Daten: Position, Kurs und Entfernung zum Wegepunkt, Geschwindigkeit und Kurs über Grund.
  • Funktion "Mann über Bord": Anzeige von Kurs und Entfernung
  • Anzeige von Durchschnittsgeschwindigkeit und Speicherung der Höchstgeschwindigkeit
Eigenschaften
  • Spannung : 10 bis 16VDC
  • Verbrauch : 22mA ohne Beleuchtung und 90mA mit Beleuchtung
  • Dichtigkeit : IP67
  • Gewicht : 400g inklusive Kabel
  • Bus-Kabel : Ø 5.0 ± 0.3 -Gewicht : 34 g/m.
  • Abmessungen : Höhe = 97mm ; Breite = 147mm ; Tiefe = 25mm
  • Arbeitstemperatur: -10°C à +50°C
  • Sichtwinkel horizontal: 120°
  • Sichtiwinkel vertikal : 90°
  • Ziffernhöhe: 18 mm für die Daten, und 6 mm für die Einheiten

Erhältlich in 2 Farben

<<< Zurück >>>
